Product Item:HXST-295

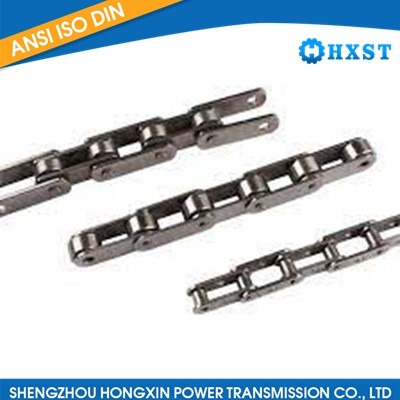

Model:MC Series Conveyor Chain
Material: C45, stainless steel, etc.
Surface treatment:Teeth hardened, Black oxide, Zinc plated, Electrophoresis etc
Package:Standard export case, individual package (neutral or colorbox) available.
MC series conveyor chain includes four types and the main specification is MC28, MC56, MC112,MC224 etc.
|

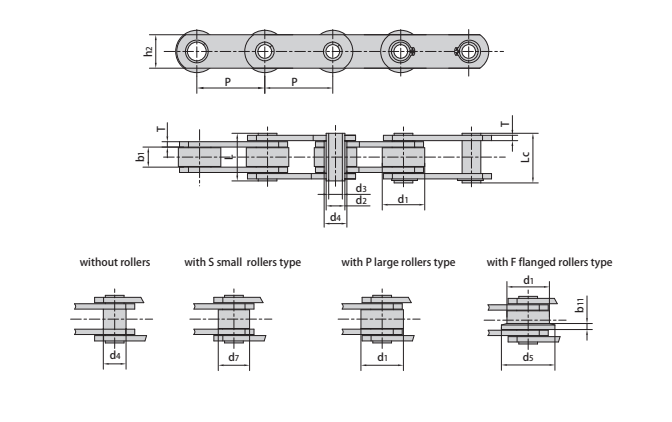

Chain No. |
Breaking Loading Q (kN) |
Pitch P mm |
Width |
Pin Diameter |
Pin length |
Plate Thickness T Max mm |
Plate Depth H2 Max mm |
Bush Diameter D4 Max mm |
Roller dimension | ||||||
|
D2 Max mm |
D3 Min mm |
L Max mm |
Lc Max mm |
D1 Max mm |
D7 Max mm |
D5 Max mm |
B11 Max mm |
||||||||
| MC28 | 28 | 63 | 20.0 | 13.0 | 8.2 | 36.0 | 38.5 | 3.5 | 25.0 | 17.5 | 36.0 | 25.0 | 45.0 | 4.5 | |
| 80 | |||||||||||||||
| 100 | |||||||||||||||
| 125 | |||||||||||||||
| 160 | |||||||||||||||
| MC56 | 56 | 80 | 24.0 | 15.5 | 10.2 | 45.0 | 47.5 | 4.0 | 35.0 | 21.0 | 50.0 | 30.0 | 60.0 | 5.0 | |
| 100 | |||||||||||||||
| 125 | |||||||||||||||
| 160 | |||||||||||||||
| 200 | |||||||||||||||
| 250 | |||||||||||||||
| MC112 | 112 | 100 | 32.0 | 22.0 | 14.3 | 62.5 | 64.3 | 6.0 | 50.0 | 29.0 | 70.0 | 42.0 | 85.0 | 7.0 | |
| 125 | |||||||||||||||
| 160 | |||||||||||||||
| 200 | |||||||||||||||
| 250 | |||||||||||||||
| 315 | |||||||||||||||
| MC224 | 224 | 160 | 43.0 | 31.0 | 20.3 | 83.0 | 85.5 | 8.0 | 70.0 | 41.0 | 100.0 | 60.0 | 120.0 | 10.0 | |
| 200 | |||||||||||||||
| 250 | |||||||||||||||
| 315 | |||||||||||||||
| 400 | |||||||||||||||
| 500 | |||||||||||||||
