Product Item:HXPT-296

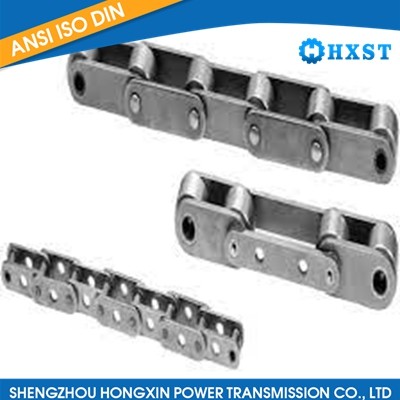

Model: FV Conveyor Chain
Material: C45, stainless steel, etc.
Surface treatment:Teeth hardened, Black oxide, Zinc plated, Electrophoresis etc
Package:Standard export case, individual package (neutral or colorbox) available.
FV series conveyor chain includes three types and the main specification is FV40,FV63,FV90,FV112 etc.
|

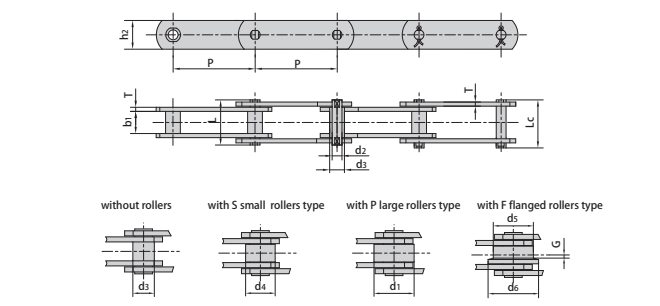

Chain No. |
Ultimate |
Pitch |
Width Between Inner Plate B1 min mm |
Pin Dimension d2 max mm |
Pin Length |
Plate Thickness T Max mm |
Plate Depth h2 max mm |
Bush Diameter D3 max mm |
Roller Diameter |
|||
|
D1 Max mm |
D4 Max mm |
|||||||||||
|
L Min mm |
Lc Max mm |
|||||||||||
| FV40 | 40 | 50.0 | 18.0 | 10.0 | 36.0 | 39.0 | 3.0 | 25.0 | 15.0 | 32.0 | 20.0 | |
| 63.0 | ||||||||||||
| 80.0 | ||||||||||||
| 100.0 | ||||||||||||
| 125.0 | ||||||||||||
| FV63 | 63 | 63.0 | 22.0 | 12.0 | 45.0 | 48.5 | 4.0 | 30.0 | 18.0 | 40.0 | 26.0 | |
| 80.0 | ||||||||||||
| 100.0 | ||||||||||||
| 125.0 | ||||||||||||
| 160.0 | ||||||||||||
| FV90 | 90 | 63.0 | 25.0 | 14.0 | 53.0 | 56.5 | 5.0 | 35.0 | 20.0 | 48.0 | 30.0 | |
| 80.0 | ||||||||||||
| 100.0 | ||||||||||||
| 125.0 | ||||||||||||
| 160.0 | ||||||||||||
| 200.0 | ||||||||||||
| 250. | ||||||||||||
| FV112 | 112 | 100.0 | 30.0 | 16.0 | 62.0 | 66.0 | 6.0 | 40.0 | 22.0 | 55.0 | 32.0 | |
| 125.0 | ||||||||||||
| 160.0 | ||||||||||||
| 200.0 | ||||||||||||
| 250.0 | ||||||||||||
| FV140 | 140 | 100.0 | 35.0 | 18.0 | 67.0 | 71.5 | 6.0 | 45.0 | 26.0 | 60.0 | 36.0 | |
| 125.0 | ||||||||||||
| 160.0 | ||||||||||||
| 200.0 | ||||||||||||
| 250.0 | ||||||||||||
| FV180 | 180 | 125.0 | 45.0 | 20.0 | 86.0 | 92.0 | 8.0 | 50.0 | 30.0 | 70.0 | 42.0 | |
| 160.0 | ||||||||||||
| 200.0 | ||||||||||||
| 250.0 | ||||||||||||
| 315.0 | ||||||||||||
| FV250 | 250 | 160.0 | 55.0 | 26.0 | 97.0 | 103.5 | 8.0 | 60.0 | 36.0 | 80.0 | 50.0 | |
| 200.0 | ||||||||||||
| 250.0 | ||||||||||||
| 315.0 | ||||||||||||
| 400.0 | ||||||||||||
| FV315 | 315 | 160 | 65.0 | 30.0 | 113.0 | 126.5 | 10.0 | 70.0 | 42.0 | 90.0 | 60.0 | |
| 200 | ||||||||||||
| 250 | ||||||||||||
| 315 | ||||||||||||
| 400 | ||||||||||||
