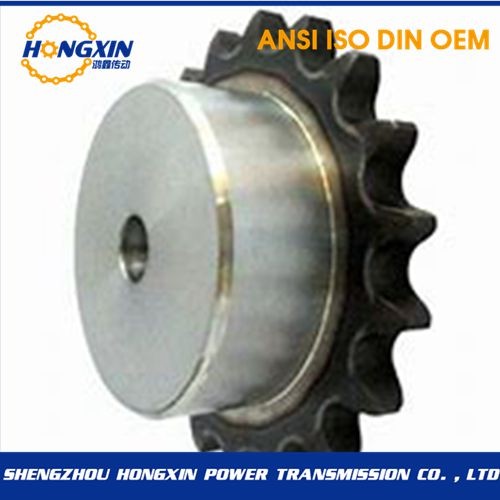

80 Звездочка B-1 ASA

Продукт Товар:HXPT-030

Модель: Звездочка 80B-1 ASA

Материал: C45, нержавеющая сталь и т. д.

Обработка поверхности: закаленные зубы, черный оксид, цинкование, электрофорез и т. д.

Упаковка: стандартный экспортный ящик, индивидуальная упаковка. (нейтральный или цветной ящик) доступный.

Описание

Звездочки ASA-симплекс ASA80-1

Технические характеристики звездочек ASA-simplex ASA80-1 DIN 8188:
Номер ISO: 16 A-1 (1“ х 5/8″)
шаг: 25,4 мм
внутренняя ширина: 15,88 мм
диаметр ролика: 15,88 мм
ширина зуба bf1: 15,0 мм
ба 3,2 мм (ширина радиуса)
приемник 27 мм ( мин. радиус зуба)

No. of teeth	pitch circle	tip circle	hub	pilot bore	bore	total	weight
	Ø	Ø	Ø	Ø	max.	length	approx
z	d0	dk	dn	d1	d2	L	kg

Material steel/C45
8	66,37	77	42	16	26	35	0,50
9	74,3	85	50	16	31	35	0,70
10	82,2	93	55	16	34	35	0,85
11	90,1	100	61	16	38	40	1,16
12	98,1	109	69	16	43	40	1,50
13	106,1	117	78	16	49	40	1,81
14	114,1	125	84	16	52	40	2,10

15	122,2	133	92	16	58	40	2,50
16	130,2	141	100	20	64	45	3,20
17	138,2	149	100	20	64	45	3,42
18	146,3	157	100	20	64	45	3,62
19	154,3	165	100	20	64	45	3,80

20	162,4	173	100	20	64	45	4,15
21	170,4	181	110	20	70	50	5,10
22	178,5	189	110	20	70	50	5,40
23	186,5	198	110	20	70	50	5,57
24	194,6	206	110	20	70	50	5,90

25	202,7	214	110	20	70	50	6,30
26	210,7	222	120	20	76	50	7,00
27	218,8	230	120	20	76	50	7,35
28	226,8	238	120	20	76	50	7,70
29	234,9	245,8	120	20	76	50	8,10

30	243,0	255,4	120	20	76	50	8,40
