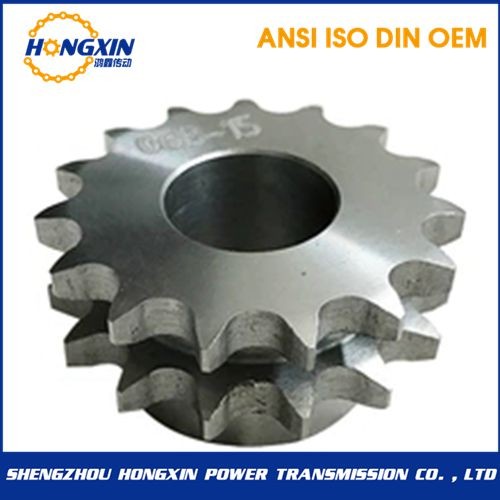

60 Дуплексная звездочка B-2 ASA
  1. 60 Дуплексная звездочка B-2 ASA

60 Дуплексная звездочка B-2 ASA

Продукт Товар:HXPT-034

Модель: Дуплексная звездочка 60B-2 ASA

Материал: C45, нержавеющая сталь и т. д.

Обработка поверхности: закаленные зубы, черный оксид, цинкование, электрофорез и т. д.

Упаковка: стандартный экспортный ящик, индивидуальная упаковка. (нейтральный или цветной ящик) доступный.

Звездочка ASA，60B-2
Отправить запрос Живой чат

Описание

 Дуплекс-звездочки ASA60-2

  • ISO-№: ASA60-2 = 12А-2 (3/4“ х 1/2“)
    шаг: 19,05 мм
    внутренняя ширина: 12,70 мм
    Диаметр ролика: 11,91 мм
    ширина зуба bf2: 34,6 мм
    ба 2,4 мм (ширина радиуса)
    х 20 мм ( мин. радиус зуба)

No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
z do dk dn d1 d2 L kg
Material steel/C45
10 61,6 69 42 12 26 45 0,59
11 67,6 75 47 16 29 50 0,81
12 73,6 82 53 16 32 50 1,02
13 79,6 88 59 16 36 50 1,25
14 85,6 94 65 16 40 50 1,46
15 91,6 100 71 16 44 50 1,74
16 97,6 105 77 20 48 50 2,03
17 103,7 112 83 20 51 50 2,36
18 109,7 118 89 20 56 50 2,70
19 115,7 124 95 20 60 50 3,07
20 121,8 130 100 20 63 50 3,43
21 127,8 136 100 20 63 50 3,69
22 133,9 142 100 20 63 50 3,97
23 139,9 149 110 20 65 50 4,51
24 145,9 154 110 20 65 50 4,81
25 152,0 160 120 20 76 50 5,41
26 158,0 166 120 20 76 50 5,73
27 164,1 173 120 20 76 50 6,08
28 170,1 178 120 20 76 50 6,43
29 176,2 184 120 20 76 50 6,80
30 182,3 191 120 20 76 50 7,19
