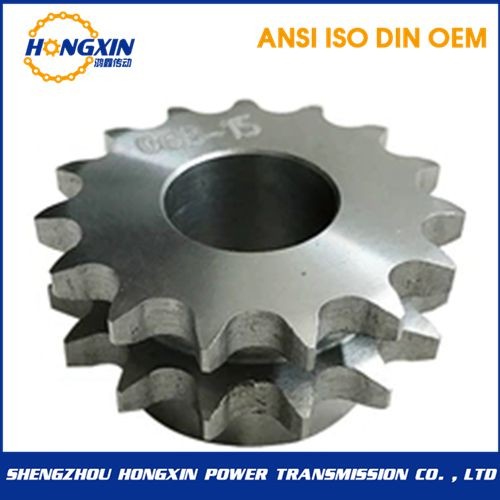

50 Дуплексная звездочка B-2 ASA
  1. 50 Дуплексная звездочка B-2 ASA

50 Дуплексная звездочка B-2 ASA

Продукт Товар:HXPT-034

Модель: Дуплексная звездочка 50B-2 ASA

Материал: C45, нержавеющая сталь и т. д.

Обработка поверхности: закаленные зубы, черный оксид, цинкование, электрофорез и т. д.

Упаковка: стандартный экспортный ящик, индивидуальная упаковка. (нейтральный или цветной ящик) доступный.

Звездочка ASA，50B-2
Отправить запрос Живой чат

Описание

 Дуплекс-звездочки ASA50-2

  • ISO-№: ASA50-2 = 10А-2 (5/8“ х 3/8“)
    шаг: 15 875 мм
    внутренняя ширина: 9,52 мм
    Диаметр ролика: 10,16 мм
    ширина зуба bf2: 26,9 мм
    ба 2,0 мм (ширина радиуса)
    приемник 17 мм ( мин. радиус зуба)

No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
z do dk dn d1 d2 L kg
Material steel/C45
13 66,30 73 49 14 30 40 0,68
14 71,30 78 54 14 34 40 0,82
15 76,40 83 59 14 37 40 0,97
16 81,40 88 64 16 40 45 1,26
17 86,40 93 69 16 43 45 1,46
18 91,40 98 74 16 46 45 1,67
19 96,50 103 79 16 49 45 1,90
20 101,50 108 84 16 52 45 2,14
21 106,50 113 85 16 53 45 2,27
22 111,60 118 90 16 46 45 2,54
23 116,60 123 95 16 60 45 2,82
24 121,60 128 100 16 63 45 3,11
25 126,70 134 105 16 66 45 3,15
