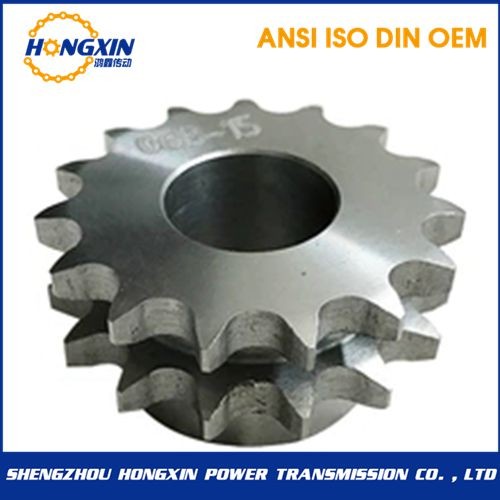

100 Дуплексная звездочка B-2 ASA
  1. 100 Дуплексная звездочка B-2 ASA

100 Дуплексная звездочка B-2 ASA

Продукт Товар:HXPT-037

Модель: 100B-2 Дуплексная звездочка ASA

Материал: C45, нержавеющая сталь и т. д.

Обработка поверхности: закаленные зубы, черный оксид, цинкование, электрофорез и т. д.

Упаковка: стандартный экспортный ящик, индивидуальная упаковка. (нейтральный или цветной ящик) доступный.

Звездочка ASA，100B-2
Отправить запрос Живой чат

Описание

 Дуплекс-звездочки ASA100-2

Duplex-sprockets ASA100-2 (20A-2) acc. to DIN 8188
  • ISO-№: ASA100-2 = 20А-2 (1 1/4“ х 3/4″)
    шаг: 31,75 мм
    внутренняя ширина: 19,05 мм
    Диаметр ролика: 19,05 мм
    ширина зуба bf2: 53,5 мм
    ба 4,0 мм (ширина радиуса)
    rx 33,5 мм ( мин. радиус зуба)

No. of teeth pitch circle tip circle hub pilot bore bore total weight
Ø Ø Ø Ø max. length approx
Material steel/C45 do dk dn d1 d2 L kg
12 112,70 137,8 90 20 50 80 4,66
13 132,70 147,8 100 20 56 80 5,70
14 142,70 157,8 110 20 60 80 6,84
15 152,70 167,9 120 20 75 80 8,08
16 162,80 177,9 120 25 75 80 8,90
17 172,80 187,9 120 25 75 80 9,92
